STP-120Ω双绞屏蔽电缆特性阻抗为120Ω的双绞屏蔽电缆广泛用于RS485/422、CANBUS等总线，该系列电缆规格很多，请提供电缆的敷设环境、通信速率、最大无中继传输距离等参数，我们将依照具体情况推荐Z最适当的产品。
STP-120Ω双绞屏蔽电缆
STP-120Ω双绞屏蔽电缆 在低速、短距离、无干扰的场合可以采用普通的双绞线，反之，在高速、长线传输时，则必须采用阻抗匹配（一般为120Ω）的RS485专用电缆（STP-120Ω（for RS485 & CAN） one pair 18 AWG），而在干扰恶劣的环境下还应采用铠装型双绞屏蔽电缆（ASTP-120Ω（for RS485 & CAN） one pair 18 AWG）。
STP-120Ω双绞屏蔽电缆
特性阻抗为120Ω的双绞屏蔽电缆广泛用于RS485/422、CANBUS等总线，该系列电缆规格很多，请提供电缆的敷设环境、通信速率、蕞大无中继传输距离等参数，我们将依照具体情况推荐蕞适当的产品。一般推荐如下：
普通双绞屏蔽型电缆 STP-120Ω（for RS485 & CAN） one pair 20 AWG ，电缆外径7.7mm左右。适用于室内、管道及一般工业环境。使用时，屏蔽层一端接地！
普通双绞屏蔽型电缆 STP-120Ω（for RS485 & CAN） one pair 18 AWG ，电缆外径8.2mm左右。适用于室内、管道及一般工业环境。使用时，屏蔽层一端接地！
铠装双绞屏蔽型电缆 ASTP-120Ω（for RS485 & CAN） one pair 18 AWG ，电缆外径12.3mm左右。可用于干扰严重、鼠害频繁以及有防雷、防爆要求的场所。使用时，建议铠装层两端接地，蕞内层屏蔽一端接地！
|
（1对）2芯型号
|
（2对）4芯型号
|
（3对）6芯型号
|
|
2x0.2
|
4x0.2
|
6x0.2
|
|
2x0.3
|
4x0.3
|
6x0.3
|
|
2x0.5
|
4x0.5
|
6x0.5
|
|
2x0.75
|
4x0.75
|
6x0.75
|
|
2x1.0
|
4x1.0
|
6x1.0
|
|
2x1.5
|
4x1.5
|
6x1.5
|
|
2x2.0
|
4x2.0
|
6x2.0
|
|
2x2.5
|
4x2.5
|
6x2.5
|
|
（4对）8芯型号
|
（5对）10芯型号
|
（6对）12芯型号
|
|
8x0.2
|
10x0.2
|
12x0.2
|
|
8x0.3
|
10x0.3
|
12x0.3
|
|
8x0.5
|
10x0.5
|
12x0.5
|
|
8x0.75
|
10x0.75
|
12x0.75
|
|
8x1.0
|
10x1.0
|
12x1.0
|
|
8x1.5
|
10x1.5
|
12x1.5
|
|
8x2.0
|
10x2.0
|
2x2.0
|
|
8x2.5
|
10x2.5
|
12x2.5
|

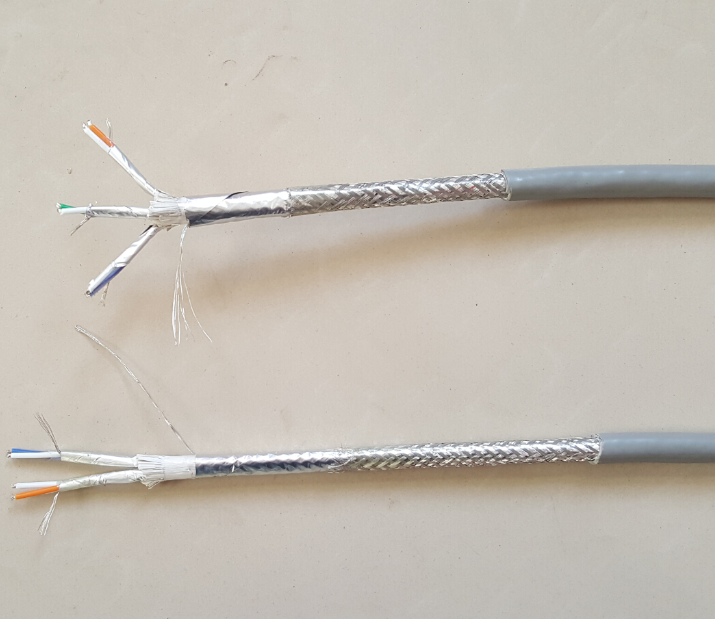

TP-120Ω双绞屏蔽电缆图片
■ 常规型号：
常用型号为24AWG，26AWG，有1线对、2线对、3线对、4线对，特殊要求可定做导体有0.2mm2、0.5mm2、0.75mm2
