GYFD 配线式野战拖拽光缆

点击次数: 更新时间:2021-03-03 12:03:07【打印】【关闭】

  • 更多
  • 详细内容

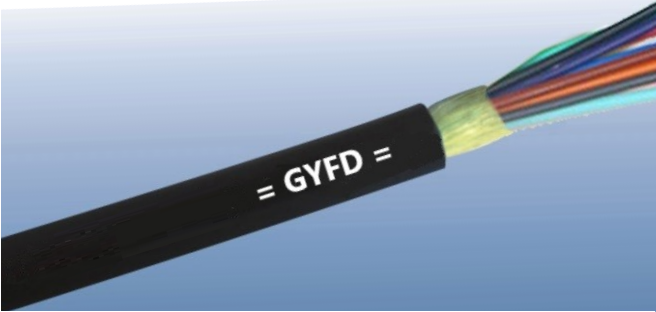

GYFD配线式野战拖拽光缆

     将250μm光纤套入管中形成0.9mm的紧套光纤,多根0.9mm紧包加入芳纶再挤上黑色TPU外护套

     专门为野战和复杂环境下需快速布线或反复收放使用条件下使用而设计的无金属光缆,具有重量轻,方便携带;抗张力,抗压力,强重比高;柔软性好,易弯曲;耐油,耐磨,阻燃;适用温度范围广等特点。

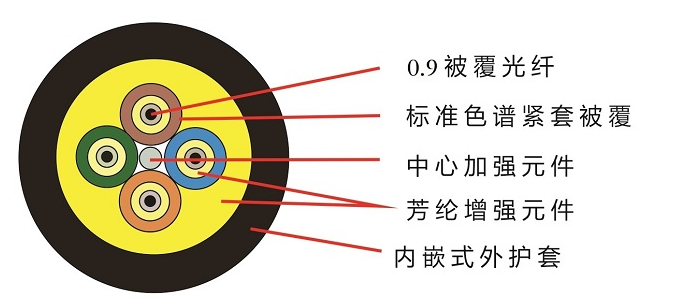

GYFD配线式野战拖拽光缆结构

    1,采用紧凑的全介质配线型结构,内为φ0.9mm紧套光纤,使光缆具有极高的强重比,便于快速布线或反复收放。

    2,复合结构的高强度光纤二次被覆,提供了较好的温度性能和较小的附加衰减,确保光缆在恶劣条件下的可靠性和使用寿命。

    3,加入特制的高强度,柔韧型玻璃纤维增强塑料(FRP)中心增强元件,保证光缆的强度和弯曲性能。

    4,大面积的芳纶增强纤维为光缆提供了极高的机械强度。

    5,无扎线的小节距SZ绞合的紧套光纤和单螺旋绞合的芳纶纤维相组合,保证野战光缆有较大的拉伸应变能力。

    6,热塑性聚氨酯弹性体阻燃护套为光缆提供了良好的结构稳定性和抗压,耐磨,耐油,低温柔韧和阻燃等性能。

GYFD配线式野战拖拽光缆特点

     采用高强度耐疲劳光纤,确保野战光缆在各种恶劣使用条件的可靠性和寿命。

    特殊的涂覆层和二次被覆的复合结构,可吸收机械和环境应力,光缆的附加损耗小。

    小节距的光纤SZ绞合和芳纶增强纤维单螺旋绞合,保证野战光缆有较大的拉伸应变窗口。

    强度极高重量轻,强重比高;圆形护套结构紧凑,特别适用于反复收放的场合。

    高韧性聚氨酯(TPU)弹性体护套,氧指数高,耐油和化学腐蚀,抗撕裂,低温柔韧性好,弹性强,应力缓冲性好,耐磨耐压护套。

    0.9紧套被覆颜色按照TIA-598-A标准色谱,容易进行光纤的分配和端连。

    如用户需要,野战光缆两端可预装快速活动连接器。

    光纤芯数1~12芯,并可按要求定制。



GYFD配线式野战拖拽光缆应用

      GYFD配线式野战光缆是一种专门为野战和复杂环境下快速布线或反复收放条件下使用而设计的无金属光缆,重量轻、抗张力大、抗压力强;柔软性好;易弯曲;耐油、耐磨、阻燃;适用温度范围广等特点。适用于野外通信系统快速布线或反复收放;油田、矿山、港口、电视现场转播、通信线路抢修等条件严酷的场合。



GYFD配线式野战拖拽光缆技术参数:



光缆芯数

光缆重量(kg/km)

光缆直径(mm)

允许拉伸力(N)

允许压扁力(N/100mm)

*小弯曲半径(mm)

长期

短期

长期

短期

动态

静态

4芯

22

4.8±0.25

1000

2000

200

1000

20D

10D

6芯

26

5.0±0.25

1000

2000

200

1000

20D

10D

8芯

31

6.0±0.25

1000

2000

200

1000

20D

10D

12芯

43

6.8±0.25

1000

2000

200

1000

20D

10D

24芯

68

8.5±0.25

300

1000

200

1000

20D

10D

紧套光纤直径

900±50μm



包装和交货长度:

标准木盘

交货长度标称值:标准段长2km。

储存、使用温度: -40℃ 至 + 70℃



GYFD配线式野战拖拽光缆型号:



多模62.5/125光缆(型号)

多模50/125光缆(型号)

单模9/125光缆(型号)

4芯多模野战光缆

GYFD-4A1b

4芯多模野战光缆

GYFD-4A1a

4芯单模野战光缆

GYFD-4B1

6芯多模野战光缆

GYFD-6A1b

6芯多模野战光缆

GYFD-6A1a

6芯单模野战光缆

GYFD-6B1

8芯多模野战光缆

GYFD-8A1b

8芯多模野战光缆

GYFD-8A1a

8芯单模野战光缆

GYFD-8B1

12芯多模野战光缆

GYFD-12A1b

12芯多模野战光缆

GYFD-12A1a

12芯单模野战光缆

GYFD-12B1
