超五类网线,超五类数据线,UTP,CAT5e,网线,超五类非屏蔽双绞电缆








1、应用:

Application:
100 Base-T4,100 Base-TX,100 VG-AnyLAN,1000 Base-T(Gigabit Ethernet),155 Mbps ATM,622 Mbps ATM 100 Base-T4,100 Base-TX,100 VG-AnyLAN,1000 Base-T(Gigabit Ethernet),155 Mbps ATM,622 Mbps ATM
2、产品说明: Product Description:
◆导体使用单根或绞合裸软铜线
◆聚乙烯绝缘
◆可选择撕裂绳
◆无铅聚氯乙烯
◆采用Reelex 专利无轴包装
◆额定温度:60℃
◆Bare solid or stranded copper conductor
◆Colour-coded PE insulation
◆Rip cord(optional)
◆Lead free PVC
◆Reelex Pull-out Box Packing
◆Rated temperature:60℃


扬州成瑞线缆有限公司五类超五类非屏蔽双绞线电缆,适用于最先进的非屏蔽水平的布线应用。在频率为100兆赫的测试中,电缆完全符合ANSI/EIA-568-A及ANSI/EIA-568-B制定水平布线的性能标准,无论是近端串音,衰减值,回波损耗及阻抗各方面的表现都得到加强及进一步的保证。

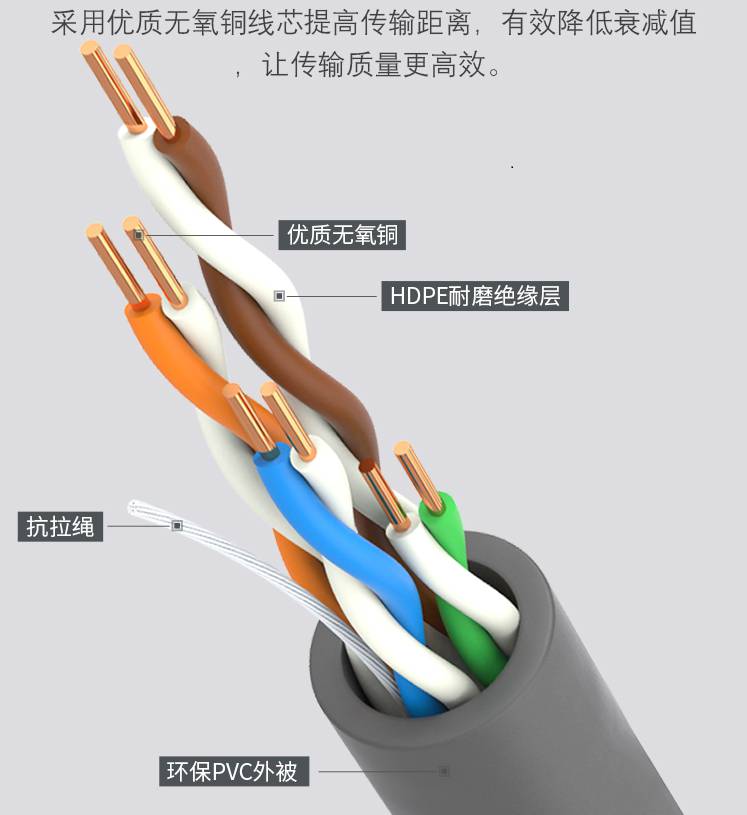

1、结构

0.51mm裸铜线以聚乙烯(PE)为绝缘层,两组绝缘层导线扭绞成一对,共四对线,电缆外层是聚氯乙烯护套。

2、标准

YD/T1019-2001

3、用途

宽带高速的网络传输,局域网络通信、智能大厦的网络布线。应用范围支持10BaseT、100BaseT、ATM以太网、令牌环、TP-PMD语音、电话、多媒体各类网络应用。

4、技术参数

(1)技术指标-物理性能



4对

导体                           (mm)

0.51

线缆直径                       (mm)

5.3

线缆重量                      (Kg/Km)



允许最大张力                    (N)

82

最小弯曲半径-操作              (mm)

20

最小弯曲半径-安装              (mm)

48



(2)色序

第一对

白/橙

第二对

白/绿

绿

第三对

白/蓝

第四对

白/棕



(3)技术指标-电气性能



频率

衰减最大值

近端串音最小值

回波损耗最小值

MHz

dB/100m

dB/100m

dB/100m

5

5e

5

5e

5

5e

1

2.0

62.3

65.3

17.00

20.00

4

4.1

53.3

56.3

18.81

23.01

10

6.5

47.3

50.3

20.00

25.00

16

8.2

44.3

47.3

20.00

25.00

20

9.3

42.8

45.8

20.00

25.00

31.25

11.7

39.9

42.

18.64

23.64

62.5

17.0

35.4

38.4

16.54

21.54

100

22.0

32.3

35.3

15.00

20.11





频率

功率和近端串音

等电平近端串音

功率和远端串音

MHz

dB

dB

dB

5

5e

5

5e

5

5e

1

62.3

61.0

64.0

61.0

4

53.3

49.0

52.0

49.0

10

47.3

41.0

44.0

41.0

16

44.3

36.9

39.9

36.9

20

42.8

35.0

38.0

35.0

31.25

39.9

31.1

34.1.

31.0

62.5

35.4

25.0

28.1

25.0

100

32.3

21.0

24.0

21.0





直流电阻

max9.4ohms/100m

传播率差

≤45ns/100m

传播速率

65﹪

特性阻抗

100+15 ohms-100 MHz

其他网线种类参考



CR-03001

五类网络线

UTP CAT.5

4×2×0.48

CR-03002

五类(防水)网络线

FS-UTP CAT.5

4×2×0.48

CR-03003

五类(单屏蔽)网络线

FTP CAT.5

4×2×0.48

AL-fiol

CR-03004

五类(双屏蔽)网络线

STP CAT.5

4×2×0.48 96P/0.12 AU

CR-03005

超五类网络线

UTP CAT.5e

4×2×0.50

CR-03006

超五类(防水)网络线

FS-UTP CAT.5e

4×2×0.50

CR-03007

超五类(单屏蔽)网络线

FTP CAT.5e

4×2×0.50

AL-fiol

CR-03008

超五类(双屏蔽)网络线

STP CAT.5e

4×2×0.50 96P/0.12 AU

CR-03009

六类网络线

UTP CAT.6

4×2×0.57

CR-03010

六类防水网络线

FS- UTP CAT.6

4×2×0.57

CR-03011

六类(单屏蔽)网络线

FTP CAT.6

4×2×0.57

AL-fiol

CR-03012

六类(双屏蔽)网络线

STP CAT.6

4×2×0.57 128P/0.12 AU

CR-03013

超六类 网络线

UTP CAT.6e

4×2×0.60

CR-03014

超六类防水网络线

FS-UTP CAT.6e

4×2×0.60

CR-03015

超六类(单屏蔽)网络线

FTP CAT.6e

4×2×0.60

AL-fiol

CR-03016

超六类(双屏蔽)网络线

STP CAT.6e

4×2×0.60 144P/0.10 AU

CR-03017

四芯五类线

UTP CAT.5

2×2×0.48

CR-03018

四芯超五类线

UTP CAT.5e

2×2×0.50
