WDZ-SYWV 75-5(低烟无卤阻燃线缆)

点击次数: 更新时间:2013-01-06 16:01:11【打印】【关闭】

  • 更多
  • 详细内容

wdz-sywv7指的是低烟无卤阻燃的有线射频电缆,除护套绝缘采用阻燃材料外,其他电缆性能和参数同SYWV

SYWV参数,SYWV执行标准,SYWV结构,SYWV性能,SYWV知识,SYWV价格

sywv 指聚乙烯物理发泡绝缘的同轴电缆,国标代号是射频电缆



SYV与SYWV的相同点

  1. 特性阻抗一样——75欧姆



  2. 外层护套,屏蔽层结构,绝缘层外径,编数选择,材质选择,屏蔽层数等基本相同。



SYV与SYWV的不同点

  1. 绝缘层物理特性不同:syv是100%聚乙烯填充,介电常数ε=2.2-2.4左右;而sywv也是聚乙烯填充,但充有80%的氮气气泡,聚乙烯只含有20%,宏观平均介电常数ε=1.4左右;ε=εǎ?jε",其中,ε"为损耗项,空气的ε"基本为“0”,这一工艺成就于90年代,它有效降低了同轴电缆的介电损耗;



  2. 芯线直径不同:以75-5为例,由于-5电缆结构标准规定,绝缘层外径(即屏蔽层内径)是4.8mm,不能改变,为了保证75欧姆的特性阻抗,而特性阻抗只与内外导体直径比和绝缘层的介电常数ε大小有关,ε大芯线细,ε小芯线粗,芯线直径:syv是0.78-0.8mm, sywv是1.0mm; 芯线结构形式都可以是单股或多股;这一区别,导致了芯线电阻的不同。如实测天成、爱普syv75-5电缆,1000米芯线直流电阻39Ω,典型sywv75-5电缆, 1000米芯线直流电阻19-20Ω;



  3. 上述两项根本区别,决定了两种电缆的传输特性——传输衰减不同,syv电缆是最早期的同轴电缆,在几十上百年时间里一直用它传输,包括传输射频信号;但后来当sywv出现后,射频以上波段就很少应用syv了。因为高频衰减差别太大了;慢慢的syv就基本上主要用在监控视频传输上了,也就把这种射频电缆的 “元老”,改称为“视频电缆”了。但这绝不等于说:syv“视频电缆”的视频传输特性比sywv好,实际刚好相反,sywv的视频传输特性也全面优于syv电缆。这方面的误解很普遍,且我国南方比北方的误解要严重,认为传输视频信号, “必须用视频电缆”。实测1000米电缆视频传输性能,sywv75-5/64编电缆:0.5m—5.15db,6m—19.12db;国标优质syv75-5/96编电缆:0.5m—6.43db,6m—21.76db(相同编网结构电缆衰减比发泡电缆大3db——即大1.4倍以上),有一个还挺有名的厂家产品,syv75-5/128编电缆,6m—25.22db,衰减比发泡电缆大6db以上——即大2倍多);



  4. 关于高编电缆,一般指96-128编以上的电缆。高编电缆明显特点是:屏蔽层的直流电阻小,200khz以下的低频衰减少,对抑制低频干扰有利,实测表明,200khz-6mhz频率,由于“趋肤效应”,128编和64编衰减一样。(高频电流只在芯线外表面,屏蔽层内表面层流动)。从频率失真(高低频衰减差异)看,高编电缆反而严重。频率失真直接影响就是视频信号的各种频率成分的正常比例失真,直接影响到图像失真;



  5. 铜包钢芯线:这是sywv电缆的一种,用于有线电视46mhz以上的射频传输,由于“趋肤效应”,电流只在钢丝外面的铜皮里流动,衰减特性和纯铜芯线一样,可抗拉强度却远高于铜线;但这种电缆用于视频传输不行,0-200khz低频衰减太大;



  6. sywv电缆视频射频传输特性都优异,而且由于有巨大的有线电视市场的支撑,产量很大,价格也有优势;



  7. 关于视频线和射频线的问题,既有误解,也有误导,论坛里的激烈争论就是例证。但大家都应该尊重实践:用1000米75-5电缆,传输一个彩色摄像机的信号,末端送给监视器,监视器环路输出给示波器,测量“色同步头” 的幅度,原信号是0.3v,进行比较,电缆越长,两种差别越大,越容易比较。



1、应用: Application:
用于1GHz以下闭路电视系统,共用天线系统(CATV/MATV)作为支线和用户线以及其它高频率机器的连接线或内部配线。 Applicable to close-circuit TV system below 1GHz, public antenna system (CATV/MATV) as branch line and owner line or equipment line or internal line for other high frequency machine.

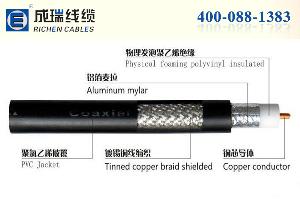

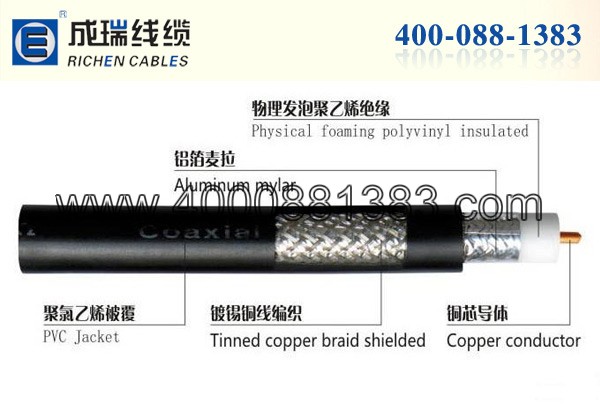

2、产品说明: Product Description:
◆特性阻抗:75Ω
◆内导体使用单支裸圆铜线
◆物理发泡聚乙烯绝缘
◆外包铝箔屏蔽
◆镀锡软铜线编织屏蔽
◆聚氯乙烯护套
◆长期允许工作温度应不超过70℃
◆ Characteristic impedance:75Ω
◆ Single bare round copper line as internal conductor
◆ Solid polyvinyl insulated
◆ Aluminum shielded outside
◆ Bare soft copper wire braid shield
◆ PVC jacket
◆ Keeping working temperature under 70℃ for long-range operation
产品详情说明
SYWV75系列
产品编号 型号 内导体线径mm 绝缘外径mm 内层编织编数
/编丝线径mm
外层编织编数
/编丝线径mm
护套外径mm
CR-28-037 SYWV75-5 2P 1.0 4.8±0.20 64x0.12   7.2±0.3
CR-28-038 SYWV75-5 4P 1.0 4.8±0.20 64x0.12
CR-28-039 SYWV75-7 2P 1.66 7.25±0.25 64x0.12   10.3±0.3
CR-28-040 SYWY75-7 4P 1.66 7.25±0.25 64x0.12
CR-28-041 SYWY75-9 2P 2.15 9.0±0.25 96x0.12 48x0.12 12.3±0.4
CR-28-042 SYWY75-9 4P 2.15 9.0±0.25 96x0.12 64x0.12
CR-28-043 SYWY75-12 2P 2.77 11.5±0.30 144x0.12 64x0.12 15.1±0.4
CR-28-044 SYWY75-12 4P 2.77 11.5±0.30 144x0.12 96x0.12 15.1±0.4

【SYWV电缆 FAQ】

问: 你好,请问你们这里的电缆可以定做护套颜色吗?
答:您好!我们这里是提供定制特殊线缆服务的哦。我们可以根据您的特殊需要定做芯线颜色以及护套颜色。

另外也提供特种电缆的定制:

耐油电缆:用于数控机床等设备的电器连接

防水线缆:用于室外、地下管道、窨井通道等湿度比较大的环境

防鼠防蚁电缆:用于重要的信号传输电缆、电力电缆上,能有效防止老鼠、蚂蚁等昆虫啃咬线缆

抗低温线缆:用于户外、冷藏设备等工作环境,最低可抗低温-40度,在低温环境下线缆仍能保持柔软状态,不开裂,方便操作。

环保线缆:采用环保塑料,广泛用于对环境保护要求严格的场所。

阻燃线缆:采用阻燃塑料,在发生火灾时能有效阻止火灾沿着电线蔓延。

综合线缆:根据客户要求或样品生产线缆,可把各种设备控制线、信号线集成于一根线缆内,外加护套保护,使布线美观并延长线缆使用寿命。根据使用环境的不同可选用耐油护套、防水护套、抗低温护套、环保护套、普通PVC护套、弹性护套、阻燃护套等多种类型,为布线操作提供充分的灵活性和便捷性。



问: 你好,现在市面上卖的同样规格的线,价格却会差很多,该如何鉴别和选择?
答:您好!现在市场上卖的电线价格都层次不齐,有些购买者可能会选择比较便宜的。可是,便宜的电线,往往有很多达不到实际标识的性能,这就有可能给自己带来安全隐患。电线的生产技术含量不是太高,原材料也没有太大的差别,要是价格过低,很可能就是偷工减料(例如用铜包铝等材料代替纯铜),或者就是数量不给够(例如少米数,不足方),这些都会影响电线的使用效果以及使用寿命。

那怎么样去鉴别呢。在这里我给大家介绍几种比较简便的签别方法:
1、看包装,国标的电线包装都做的比较好,整齐,手拿上去有质量感。
2、打开包装看一下里面的电线,国标的电线1.5-6平方的电线要求是皮厚(绝缘厚度)是0.7mm,太厚的就是非标的了,相应的他的内芯就肯定不够。线皮你可以用力的扯一下,不容易扯破的一般就是国标的。
3、用火烧一下,离开后5s内熄灭的。有一定阻燃功能的电线为国标线。
4、看内芯,内芯的材质(铜质)光亮度越高铜质越好,并且光度匀,有光泽,没有层次感。国标要求内芯一定要用无氧铜。


【其他条款】
1.关于价格:
电缆行业属于高原料成本的行业,线材成本受国际铜价影响极大。所以,电线电缆售价通常基于报价当日铜价(3mm铜丝价)计算。有效期长则3日短则1天。 如果铜价长时间不变,则电缆报价长期有效,否则,需要重新报价。(可要求客户代表在报价时将报价基准铜价一并附上,以做参考)
2.交易方式:
新客户一律款到发货,量大的可首付30%定金,交货之前付清全款。老客户可于客户经理洽谈更为灵活的交易方式。
3.报价原则:
按照报价当天的铜价,以及对原料的特殊要求(如环保,阻燃,耐油等)计算电线电缆的原料成本,加上生产工时成本与少量利润,最后得出合理较低的价格。然而因为机器停转换料换模重启会产生极大的原料和生产工时的浪费。所以,电线电缆在量少的情况下价格会较高。通常单项货值2万元以下的电线电缆,在原价格基础上加成10%,单项货值5000元以下的产品加成20%,单项货值500元以下的产品,非特殊情况无法予以生产。
【线缆知识】
1.如何区别优劣的电缆:
1) 铜材优质的电缆使用高纯度的无氧铜,铜芯色泽光亮,差的铜丝表面较为暗淡。
2) 塑料塑料使用优质的原生塑料,弯折性能好,对电缆进行弯折不会产生纹理,差的回收塑料在弯折几次后会出现明显纹理,弯折多次后出现断裂
3) 足方铜是一种贵金属,如果在铜直径上亏一点,可以减少大量的原料成本,这样的话就需要用千分尺来测量铜丝直径。如果没有千分尺,那么更简单的方法就是拿整卷电线称一下,看看是否比优质的电缆轻很多。或者可以参照工厂给出的标称重量。有些工厂给出的标称重量偏低,自然是不能保证产品品质了。
4) 足米在米数上动手脚可能更加难以被发觉,因为客户一般没有实际测量米数的设备,同样的使用测重法就能得知电缆是否足米。或者让工厂生产的时候印上米标也是一个好方法,不过要注意,直径小于5mm的线是没有办法印米标的。
5)辅料为了保证电缆的圆整,对于多芯的电缆会在线芯中加入填充物,并且在护套厚度上做的比较厚,如果拿到手的电缆很不圆整,说明填充物加的很少,并且护套做薄了。
6)束丝多股铜丝在生产时会进行束丝,以提高铜芯的抗拉性能,圆整度,电气性能以及与绝缘层的紧密程度,但是由于束丝会增加铜的使用量,所以很多工厂省略了这个步骤,分辨的方法是,剖开电缆的芯线,看看里面的铜丝是否有规律的绞合在一起。
6)编织带有铜网编织层的电缆,编织层占到电缆原料成本的很大一部分,而编织层的覆盖率,直接影响电缆的电气性能,同时,紧密编织层可以增加电缆的强度,减少电缆在弯折状态下电气性能的下降。所以看编织层是否覆盖率高,编织均匀细密,是区别优劣电缆的重要手段。
7)发泡有些电缆需要对绝缘层发泡以加强其电气性能,发泡主要有化学发泡和物理发泡,化学不需要特殊生产设备,故价格低廉,但是其产生的气泡大小不一,电气性能差。物理发泡需要昂贵的生产设备,但是其产生的气泡均匀细密,弯折状态下,衰减小,有很好的电气性能。可以剖开这样的电缆芯线,观察它的发泡层是否气泡均匀细密。




2.足米足方的重要性:
电缆的原材料成本非常高,加上国内市场过度竞争,导致很多厂家在线缆的原材料上动手脚,但是这可能导致非常严重的后果。
1)传输电力的电缆,如果铜丝做细,会导致导体电阻变大,产生热量,导致发热,甚至引起火灾。
2)绝缘层使用差的电缆料会导致耐热性能变差,过早老化,如果是软线还会导致多次弯折后破裂,产生触电危险。
3) 护套层太薄会导致耐用性下降,须知电缆一般都要使用10年以上的。
4) 其他工艺上的偷工减料会导致信号线的传输带宽和距离的严重下降
