产品名称：SYV系列 |
|
|
|
1、应用： |
Application: |
|
用于视频领域，通信系统及信号控制系统；用于视频监控线路、广播信号控制、公共电视天线、闭路电视监控系统；用于无线电通讯、传输系统及单向控制或是高频率机器内部配线。 |
Applicable to video field, communication system and signal controlling system; video monitor circuitry, broadcast signal control, public TV antenna, closed-circuit TV monitor system; wireless telecommunication, transmission system and unilateral control or internal wire of high-frequency machine. |
|
2、产品说明： |
Product Description: |

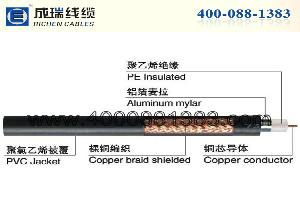

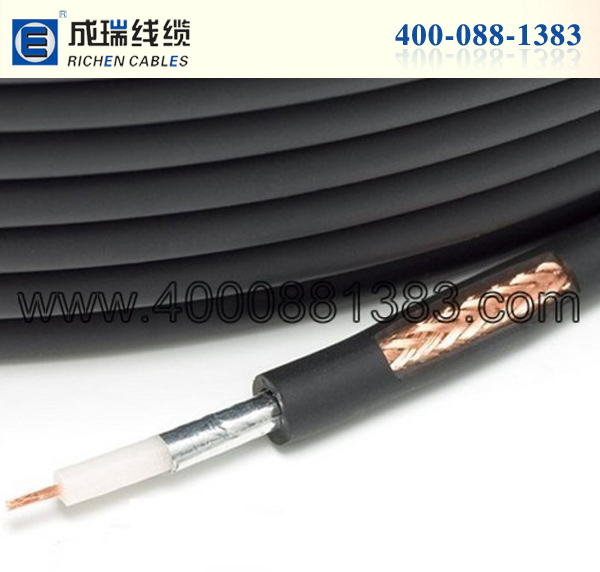

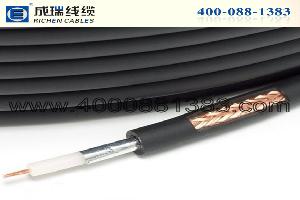

◆特性阻抗：75Ω
◆导体使用多支裸铜线绞合
◆实芯聚乙烯绝缘
◆外包铝箔屏蔽
◆软裸铜线编织屏蔽
◆聚氯乙烯护套
◆长期允许工作温度应不超过70℃ |
◆ Characteristic impedance:75Ω
◆ Twisted multiple strands of Copper lines as internal conductor ◆ Solid polyvinyl insulated
◆ Aluminum shielded outside
◆ Bare soft copper wire braid shield
◆ PVC jacket
◆ Keeping working temperature under 70℃ for long-range operation |
|
安防系统视频线(SYV)
SYV同轴电缆50Ω、75Ω系列
|
|
产品编号 |
型号规格 |
内导体 |
绝缘外径mm |
编织网数编数
/ 编丝线径MM |
护套外径 |
特性阻抗MΩ |
|
根数/直径 |
|
CR-28-001 |
SYV50-1 |
7/0.09 |
0.87±0.05 |
48x0.11 |
1.9±0.1 |
50±3.5 |
|
CR-28-002 |
SYV50-2-1 |
1/0.68 |
2.2±0.1 |
48x0.11 |
4.0±0.2 |
50±1.5 |
|
CR-28-003 |
SYV50-2-2 |
1/0.9 |
2.95±0.13 |
96x0.11 |
5.0±0.2 |
50±2.0 |
|
CR-28-004 |
SYV50-3-1 |
1/0.32 |
2.95±0.13 |
48x0.12 |
5.0±0.2 |
50±2.0 |
|
CR-28-005 |
SYV50-3-2 |
7/0.32 |
2.95±0.13 |
96x0.11 |
5.0±0.2 |
50±2.0 |
|
CR-28-006 |
SYV50-5-1 |
1/1.4 |
4.8±0.2 |
128Px0.11 |
7.2±0.3 |
50±2.0 |
|
CR-28-007 |
SYV50-7 |
7/0.75 |
7.25±0.25 |
144Px0.11 |
10.3±0.3 |
50±2.0 |
|
CR-28-008 |
SYV50-9 |
7/0.95 |
9.0±0.3 |
192Px0.11 |
12.2±0.4 |
50±2.0 |
|
CR-28-009 |
SYV50-12 |
7/1.15 |
11.5±0.3 |
48x0.17 |
15.0±0.4 |
50±3.13 |
|
CR-28-013 |
SYV75-2-1A |
1/0.26 |
1.6±0.1 |
48x0.11 |
2.9±0.2 |
70±5 |
|
CR-28-014 |
SYV75-2-1B |
1/0.34 |
2.0±0.1 |
48x0.11 |
3.3±0.2 |
70±5 |
|
CR-28-015 |
SYV75-3-1A |
1/0.48 |
3.0±0.13 |
64x0.11 |
5.0±0.25 |
70±3 |
|
CR-28-016 |
SYV75-3-2A |
7/0.17 |
3.0±0.13 |
64x0.11 |
5.0±0.25 |
70±3 |
|
CR-28-017 |
SYV75-3-1B |
1/0.48 |
3.0±0.13 |
96x0.11 |
5.0±0.25 |
70±3 |
|
CR-28-018 |
SYV75-3-2B |
7/0.17 |
3.0±0.13 |
96x0.11 |
6.0±0.2 |
70±3 |
|
CR-28-019 |
SYV75-4-1 |
1/0.6 |
3.7±0.13 |
96x0.11 |
6.0±0.2 |
70±3 |
|
CR-28-020 |
SYV75-4-2 |
7/0.21 |
3.7±0.13 |
96x0.11 |
6.0±0.2 |
70±3 |
|
CR-28-021 |
SYV75-5-1A |
1/0.75 |
4.8±0.2 |
64Px0.11 |
7.2±0.3 |
70±3 |
|
CR-28-022 |
SYV75-5-2A |
7/0.26 |
4.8±0.2 |
64Px0.11 |
7.2±0.3 |
70±3 |
|
CR-28-023 |
SYV75-5-1B |
1/0.75 |
4.8±0.2 |
96Px0.11 |
7.2±0.3 |
70±3 |
|
CR-28-024 |
SYV75-5-2B |
7/0.26 |
4.8±0.2 |
96Px0.11 |
7.2±0.3 |
70±3 |
|
CR-28-025 |
SYV75-5-1C |
1/0.75 |
4.8±0.2 |
128Px0.11 |
7.2±0.3 |
70±3 |
|
CR-28-026 |
SYV75-5-2C |
7/0.26 |
4.8±0.2 |
128Px0.11 |
7.2±0.3 |
70±3 |
|
CR-28-027 |
SYV75-5-1D |
1/0.75 |
4.8±0.2 |
144Px0.11 |
7.2±0.3 |
70±3 |
|
CR-28-028 |
SYV75-5-2D |
7/0.26 |
4.8±0.2 |
144Px0.11 |
7.2±0.3 |
70±3 |
|
CR-28-029 |
SYV75-7-1 |
1/1.15 |
7.25±0.25 |
144Px0.11 |
10.3±0.3 |
70±3 |
|
CR-28-030 |
SYV75-7-2 |
7/0.4 |
7.25±0.25 |
144Px0.11 |
10.3±0.3 |
70±3 |
|
CR-28-031 |
SYV75-9 |
1/1.37 |
9.0±0.3 |
192Px0.11 |
12.2±0.4 |
70±3 |
|
|
|

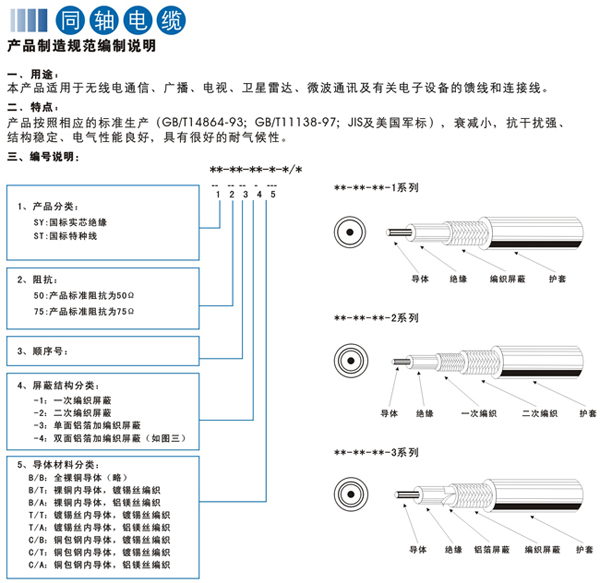

SYV电缆全称实心聚乙烯绝缘射频同轴电缆，同轴电缆中的一种。 SYV-75-5:SYV代表视频线,75代表阻抗为75欧姆,-5代表线材的粗细。 SYV 75-5-1(A、B、C） S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编 75：75欧姆 5：线径为5MM 1：代表单芯 SYV电缆的作用：监控中常用的视频线主要是SYV75-3和SYV75-5两种.如果要传输视频信号不是在200米内可以用SYV75-3,如果在350米范围内就可以用SYV75-5. SYV电缆的使用环境：设备的支架连线，闭路电视(CCTV)，共用天线系统(MATV) 以及彩色或单色射频监视器的转送。这些应用不需要选择有特别严格电气公差的精密视频同轴电缆。视频同轴电缆的特征电阻是75 欧姆，这个值不是随意选的。物理学证明了视频信号最优化的衰减特性发生在77 欧姆。在低功率应用中，材料及设计决定了电缆的最优阻抗为75 欧姆。
|
