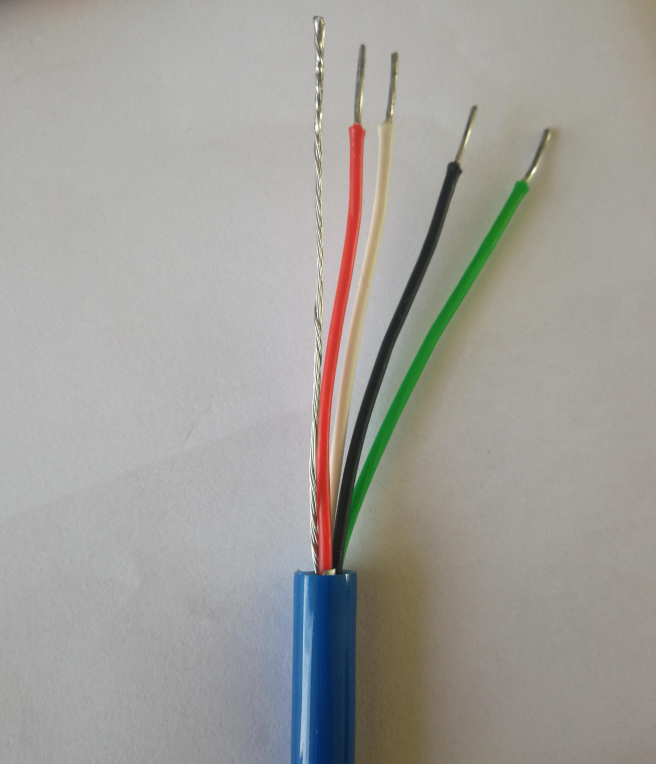

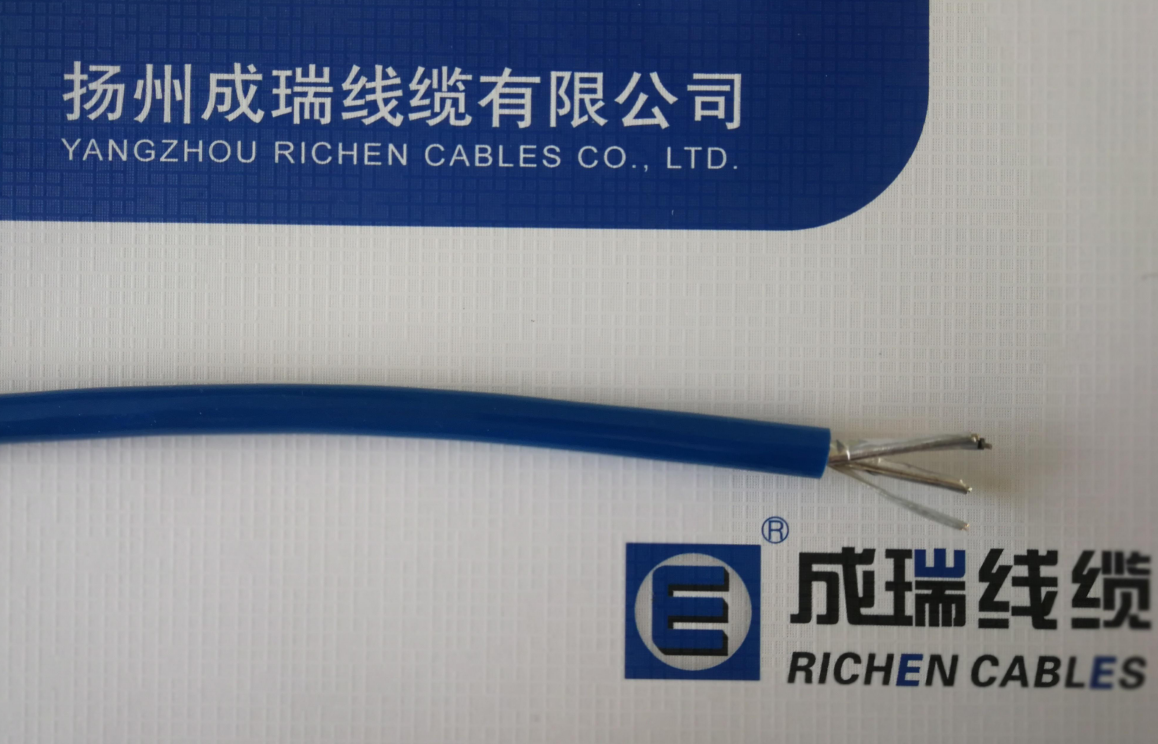

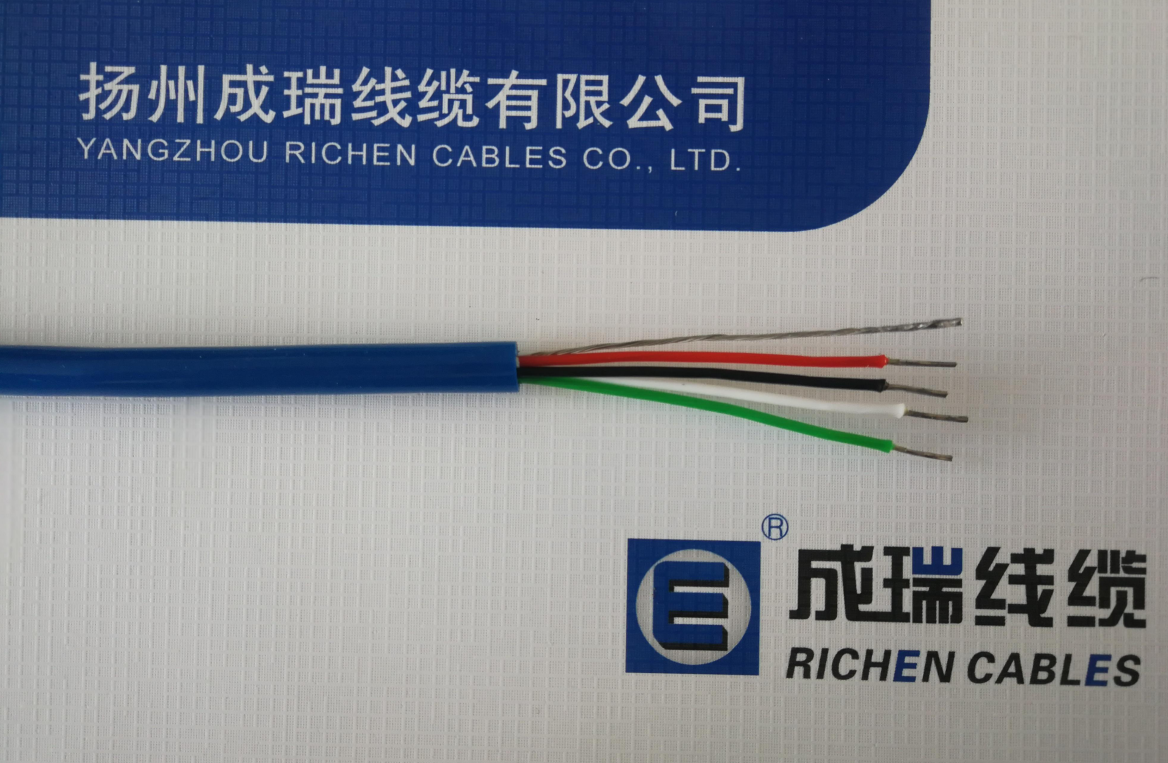

YSPT型水工屏蔽电缆(水工观测电缆)

型号:YSPT系列

1 用途
YSPT型水工屏蔽电缆适用于户外移动的水工观测仪器仪表,及其它类似的电子装置。水工屏蔽电缆具有良好的防水性能和电器性能,可长期直接埋设在混凝土或岩土中,亦可长期置于耐压范围的河、湖或海水中。水工屏蔽电缆不仅有良好的耐酸碱性能,并具有良好的抗电磁干扰和防雷电功能。

2 正常使用条件
2.1使用温度:-30~+80℃

2.2额定电压:300/300V

2.3耐水压力:≥1MPa

3 规格及主要技术参数



型号

芯线×截面 mm2

导体结构 (根/直径mm)

绝缘外径

mm

护套外径

mm

直流电阻

Ω/km

芯线

防雷地线

YSPT-2

2×0.35+1×0.3

7/0.25

6/0.25

1.55

≈6.2

≈61.0

YSPT-2A

2×0.50+1×0.4

10/0.25

8/0.25

1.90

≈7.4

≈40.0

YSPT-4

4×0.35+1×0.3

7/0.25

6/0.25

1.55

≈6.2

≈61.0

YSPT-4A

4×0.40+1×0.35

8/0.25

7/0.25

1.60

≈7.4

≈49.6

YSPT-8

8×0.35+1×0.3

7/0.25

6/0.25

1.55

≈8.2

≈61.0

YSPT-10

10×0.35+1×0.3

7/0.25

6/0.25

1.55

≈9.6

≈61.0

YSPT-10

14×0.35+1×0.3

7/0.25

6/0.25

1.55

≈11.0

≈61.0

4 技术要求

4.1 导线线芯及接地线均由镀锡铜单线绞合而成束,其性能及外观均应符合 GB4910 的规定,镀锡铜丝束合的节距比应不大于 25 倍。

4.2 绝缘层应采用高压聚乙烯与色母料的混合料,绝缘层应紧密地挤包在导体上,且容易剥离而不损伤导体,绝缘层外径应符合上表。

4.3 绝缘线芯应分色为:四芯(白﹑绿﹑红﹑黑)二芯(白﹑绿)。

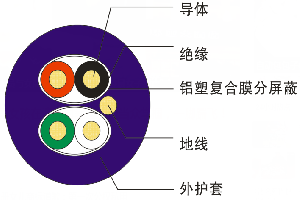

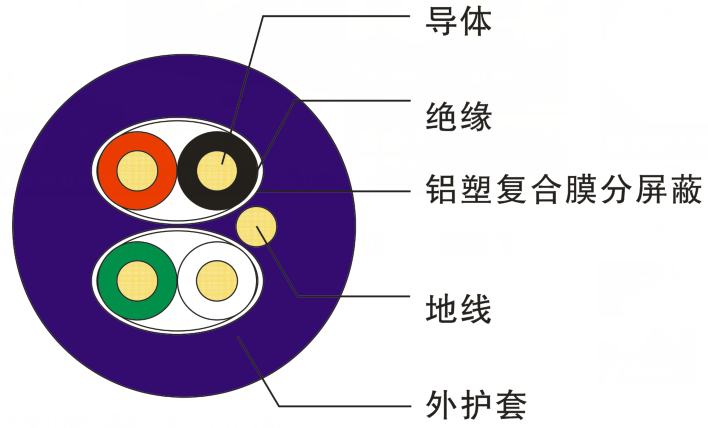

4.4 绝缘线应有屏蔽层,屏蔽层应选用 0.4~0.5mm 厚度的铝塑复合带绕包屏蔽,方式为白绿一组,红黑一组,分别进行屏蔽,屏蔽率为 100%,绕包重叠率为>10%。

4.5 绝缘线芯屏蔽后与地线一起绞合成缆,成缆节距比应不大于 14 倍。

4.6 外护套应紧密挤包在绞缆芯上,且容易剥离而不损伤绝缘线芯。外护套表面应平整,光滑,色泽均匀,无机械损伤,外护套外径应符合上表。

4.7 成品电缆应能承受交流额定电压 2000V 试验,5 分钟不击穿。

4.8 成品电缆每一线芯与地线间的绝缘线电阻应不小于 50MΩ·KM。

4.9 成品电缆应能承受耐水压试验,在室温水压为 1MPa 条件下,应能受压 168 小时后,绝缘线电阻测值应不降低。

5 标志

成品电缆外护套上应标有电缆的型号和公司名。

6 交货长度

电缆一般以 100M 为基数的长度成盘交货,其中允许有长度不小于 30M 的短段交货,但其数量应不超过交货总长度的 5%。或由用户指定自然长度成盘交货。

7 包装

每盘电缆上都应附有合格证标签,其上注明有:

7.1 型号及规格

7.2 额定电压

7.3 长度

7.4 标准编号

7.5 生产批号

7.6 检验员

8 贮存

YSPT 型水工观测电缆应保存在干燥通风的室内,保存温度应在-10~+40℃的干燥环境中内。
