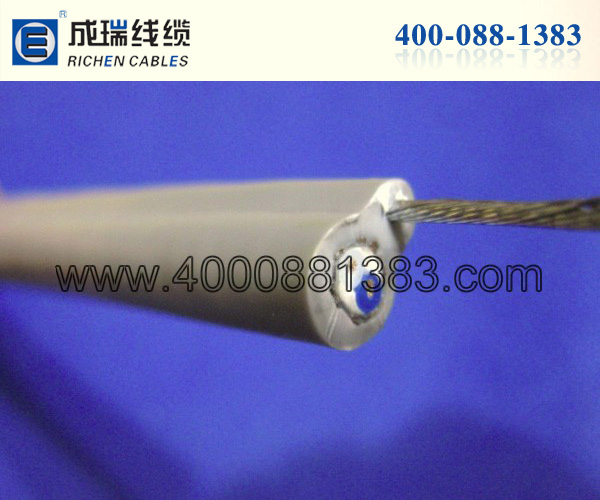

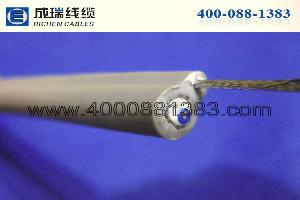

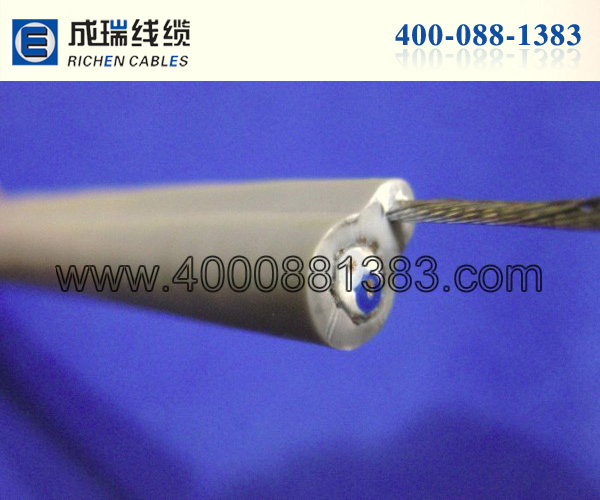

RS485通讯电缆自承式

点击次数: 更新时间:2013-12-16 23:12:21【打印】【关闭】

  • 更多
  • 详细内容

 自承式RS-485通讯电缆主要是根据客户现场施工特别订制的485通讯电缆,主要用于农村电网改造,集中抄表项目抄表用线,满足架空设置电缆。



— 技术参数
执行标准:GB/T16657.2-2008 GB/T19666-2005
特性阻抗:120±15Ω
最小弯曲半径:≥电缆外径15 倍
工作温度:-40℃至70℃
— 产品应用
本产品适用于交流额定电压300V 及以下照明、电动工具等所必须的电源,还能同时传输各种控制信号, 直流电压1000V 及以下传输音频信号,以及固定敷设的铁路信号和某些自动装置用传输控制线路。目前大量使用于智能电表集中抄表信号传输。
— 使用特性
1. 标称特性阻抗: 120Ω
2.1kHz 时的标称电容 ( 导体- 导体): 42nF/km
3.1kHz 时的标称电容 ( 导体- 导体& 屏蔽) : 75.5nF/km
4.20℃时导体的直流电阻: ≤ 90.9Ω/km
5. 标称传播速度: 66%
6. 标称延迟时间: 5.25ns/m
7.1MHz 时的标称衰减: 19.7dB/km
8. 最大工作电压: 300V
9. 推荐最大工作电流: 2.1A (@25℃ )

1、应用: Application:

通讯音频、广播音响系统、仪表、电子设备及自动化设置、需防干扰线路屏蔽电线电缆。

供电系统电表远控抄表数据传输线,供水系统水表远程数据传输信号线等

Applicable to communication audio frequency, broadcast sound system, meter, electric equipment and automatic equipment and anti-interference needed circuit shielded wire and cable.
2、产品说明: Product Description:
◆内导体使用多支退火裸铜绞合
◆聚氯乙烯绝缘
◆多芯芯线绞合成缆
◆外包铝箔屏蔽
◆铜线编织屏蔽
◆聚氯乙烯护套
◆额定电压Uo/U为300/300V
◆长期允许工作温度应不超过70℃
◆Multiple strands annealed bare copper lines twisted as internal conductor
◆PVC insulated
◆Core line with cores twisted into cable
◆Aluminum shielded outside
◆Copper line braid shielded
◆PVC jacket
◆Rated voltage Uo/U is 300/300V
◆Keeping working temperature under 70℃ for long-range operation
