监控线缆 电源线RVV系列

点击次数: 更新时间:2013-01-17 16:01:38【打印】【关闭】

  • 更多
  • 详细内容

RVV参数,RVV执行标准,RVV结构,RVV性能,RVV知识,RVV价格

基本简介

RVV电缆全称铜芯聚氯乙稀绝缘聚氯乙稀护套软电

又称轻型聚氯乙烯护套软线,俗称软护套线,是护套线的一种。主要应用于电器、仪表和电子设备及自动代装置用电源线、控制线及信号传输线,具体可用于防盗报警系统、楼宇对讲系统等。

介绍

  额定电压300V/500V,芯数从2芯到24芯之间按国标分色,两芯以上绞合成缆,外层绞合方向为右向,广泛应用于仪器、仪表、楼宇对讲、监视监控的控制安装。

RVV全称

  聚氯乙烯绝缘聚氯乙烯护套软电缆。

字母所代表含义

  字母R代表软线



  字母V代表绝缘体聚氯乙烯(PVC)



  rvv电线是弱电系统最常用的线缆,其芯线根数不定,两根或以上,外面有PVC护套,芯线之间的排列没有特别要求。

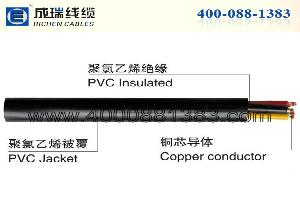

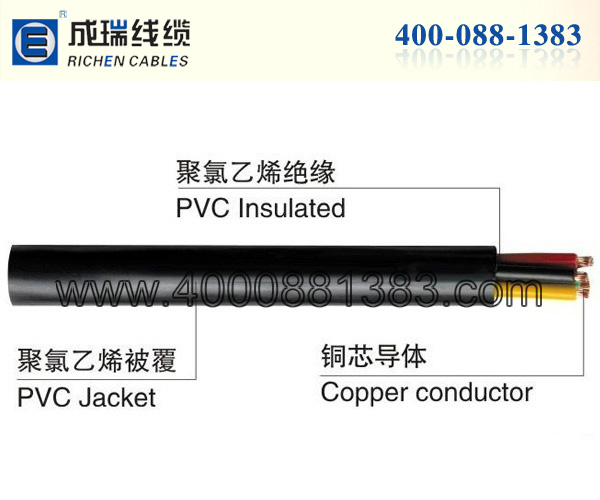

护套的作用

  比如:rvv2*0.5就是2根0.5平方毫米的线外加一层外护套,护套的作用是



  1、保护电缆内护层不受机械损伤和化学腐蚀;



  2、增强线缆机械强度 。

检验要求

  RVV是指多股铜芯软线,外观看线上的标识,皮层和线芯的比拟厚度.皮层一般是聚氯材料.铜芯是19股绞合.规格一般有1,1.5,2.5平方毫米.在看线的长度(一圈为100米),国标线95-100米,非标线90米左右。


产品性能

  产品名称:RVV电缆线,RVV电线电缆



  额定电压:300V/500V。



  导体:多股铜导体,符合GB/T 3956 第5类(等同于IEC60228.5)。



  绝缘:聚氯乙烯混合料(PVC)。



  护套:柔性聚氯乙烯混合料(PVC),灰色(RAL7001)。



  芯线标识:≤5芯,彩色芯线;黑色芯线白色数字编号,黄绿地线。



  芯线数:2—5芯,7—36芯(CCC目录外产品,无CCC认证)。



  截面积:0.75-2.5mm²,0.5、2.5—35mm²(CCC目录外产品,无CCC认证)。。



  测试电压:2000V,5min。



  绝缘电阻:>200M欧姆×KM。



  使用温度:-30~ +70℃。



  弯曲半径:15×电缆外径。



  阻燃特性:IEC 60 332.1。



  参考标准:GB 5023、IEC60227、HD VDE21.5 S3。



  包装规格:100m、500m、1000m。

RVV电缆线的应用

  RVV电缆线主要用于中、轻型移动电器、仪表仪器、家用电器、动力照明等柔性使用场所,可传输控制信号,也可传输动力信号,也适合敷设在桥架和软管中。同时,本产品在获得了CCC及CE标志的认证,符合HD(欧盟统一协调标准)的要求,不仅可以适用于中国市场,也适用于欧洲市场。按HD标准此电缆型号为H05VV-F。

规格线芯数

  2×0.50、3×0.50、4×0.50、5×0.50、6×0.50、7×0.50、8×0.50、10×0.50、12×0.50、18×0.50、25×0.50、36×0.50。



  2×0.75、3×0.75、4×0.75、5×0.75、6×0.75、7×0.75、8×0.75、10×0.75、12×0.75、18×0.75、25×0.75、36×0.75。



  2×1.0、3×1.0、4×1.0、5×1.0、6×1.0、7×1.0、8×1.0、10×1.0、12×1.0、18×1.0、25×1.0、36×1.0。



  2×1.5、3×1.5、4×1.5、5×1.5、6×1.5、7×1.5、8×1.5、10×1.5、12×1.5、18×1.5、25×1.5、36×1.5。



  2×2.5、3×2.5、4×2.5、5×2.5、6×2.5、7×2.5、8×2.5、10×2.5、12×2.5、18×2.5、25×2.5、36×2.5。



  3×4.0、4×4.0、5×4.0、7×4.0。



  3×6.0、4×6.0、5×6.0、7×6.0。



  3×10.0、4×10.0、5×10.0。



  3×16.0、4×16.0、5×16.0。



  4×25.0、5×25.0。



  4×36.0、5×36.0。



  注释



  ①更大额定电压450/750V、600/1000V RVV电缆线,请与我司联系。



  ②更多芯线颜色请与我司联系。



  ③其他专用场所使用RVV电缆线产品(耐高低温、耐腐蚀、耐切削等性能)请与我司联系。



  ④CCC目录外产品型号为RVV,无CCC认证。



1、应用: Application:
该系列产品适用于电器、仪器、仪表和电子设备及自动化装置用电源线、控制线及信号传输线,具体可用于防盗报警系统、楼宇对讲系统等等用线。 Used as power cord, controlling wire and signal transmission wire for appliance, meter, apparatus, electric equipment and automatic device, anti- theft alarming system and building intercom system.
2、产品说明: Product Description:
◆导体使用多股裸铜线绞合
◆聚氯乙烯绝缘
◆聚氯乙烯护套
◆额定电压Uo/U为300/300V
◆长期允许工作温度不超过70℃
◆ Using twisted multiple strand bare Copper wire as conductor
◆ PVC insulated
◆ PVC sleeve
◆ 300/300V rated voltage Uo/U
◆ Keeping working temperature under for long-range operation





RVV系列
产品编号 具体型号 导体芯数×
标准截面 mm2
绝缘厚度
规定值 mm
护套厚度
规定值 mm
平均外径尺寸 20℃时导体电阻最大值Ω/km 70℃时绝缘电阻最小值MΩ/km
下限mm 上限mm
CR-15-001 RVV 300/300V 2×0.5 0.5 0.6 4.8 6 39 0.012
CR-15-002 RVVB 300/300V 2×0.5 0.5 0.6 3.0×4.8 3.6×6.0 39 0.012
CR-15-003 RVV 3×0.5 0.5 0.6 5 6.2 39 0.012
CR-15-004 RVV 4×0.5 0.5 0.6 5 6.2 39 0.012
CR-15-005 RVV 5×0.5 0.5 0.8 6.5 8.3 39 0.012
CR-15-006 RVV 6×0.5 0.5 0.8 7 9 39 0.012
CR-15-007 RVV 7×0.5 0.5 0.8 7 9 39 0.012
CR-15-008 RVV 8×0.5 0.5 1 7.2 9.3 39 0.012
CR-15-009 RVV 9×0.5 0.5 1 7.6 9.7 39 0.012
CR-15-010 RVV 10×0.5 0.5 1 8.3 10.6 39 0.012
CR-15-011 RVV 12×0.5 0.5 1 9 11.5 39 0.012
CR-15-012 RVV 14×0.5 0.5 1 9.3 11.8 39 0.012
CR-15-013 RVV 15×0.5 0.5 1 9.3 11.8 39 0.012
CR-15-014 RVV 16×0.5 0.5 1.2 9.9 12.7 39 0.012
CR-15-015 RVV 18×0.5 0.5 1.2 10.4 13.3 39 0.012
CR-15-016 RVV 19×0.5 0.5 1.2 10.4 13.3 39 0.012
CR-15-017 RVV 20×0.5 0.5 1.2 10.4 13.3 39 0.012
CR-15-018 RVV 24×0.5 0.5 1.2 11 14 39 0.012
CR-15-019 RVV 300/300V 2×0.75 0.5 0.6 12.8 16.3 26 0.01
CR-15-020 RVVB 300/300V 2×0.75 0.5 0.6 3.2×5.2 3.9×6.4 26 0.01
CR-15-021 RVV 3×0.75 0.5 0.6 5.4 6.8 26 0.01
CR-15-022 RVV 4×0.75 0.6 0.8 6.8 8.6 13.3 0.011
CR-15-023 RVV 5×0.75 0.6 0.9 7.4 9.6 26 0.011
CR-15-024 RVV 6×0.75 0.6 0.8 6.5 9.6 26 0.011
CR-15-025 RVV 7×0.75 0.6 0.8 6.5 9.6 26 0.01
CR-15-026 RVV 8×0.75 0.6 1 7.5 10.6 26 0.01
CR-15-027 RVV 9×0.75 0.6 1 7.5 10.6 26 0.01
CR-15-028 RVV 10×0.75 0.6 1 9 13.2 26 0.01
CR-15-029 RVV 12×0.75 0.6 1.2 9.5 13.2 26 0.01
CR-15-030 RVV 14×0.75 0.6 1.2 9.5 13.2 26 0.01
CR-15-031 RVV 15×0.75 0.6 1.2 10.7 14 26 0.01
CR-15-032 RVV 16×0.75 0.6 1.2 10.7 14 26 0.01
CR-15-033 RVV 18×0.75 0.6 1.2 10.7 14 26 0.01
CR-15-034 RVV 19×0.75 0.6 1.2 11.3 15 26 0.01
CR-15-035 RVV 20×0.75 0.6 1.2 11.6 15.5 26 0.01
CR-15-036 RVV 24×0.75 0.6 1.2 13.5 17 26 0.01
CR-15-037 RVV 2×1.0 0.6 0.8 6.4 8 19.5 0.01
CR-15-039 RVV 3×1.0 0.6 0.8 6.8 8.4 19.5 0.011
CR-15-040 RVV 4×1.0 0.6 0.9 7.6 9.4 19.5 0.011
CR-15-041 RVV 5×1.0 0.6 0.9 8.3 10 19.5 0.011
CR-15-042 RVV 6×1.0 0.6 1 8.7 11 19.5 0.01
CR-15-043 RVV 7×1.0 0.6 1.1 8.7 11 19.5 0.01
CR-15-044 RVV 8×1.0 0.6 1.2 9.5 13.2 19.5 0.01
CR-15-045 RVV 9×1.0 0.6 1.2 9.5 13.2 19.5 0.01
CR-15-046 RVV 10×1.0 0.6 1.2 11.7 14.5 19.5 0.01
CR-15-047 RVV 12×1.0 0.6 1.2 11.9 14.8 19.5 0.01
CR-15-048 RVV 14×1.0 0.6 1.2 11.9 14.8 19.5 0.01
CR-15-049 RVV 15×1.0 0.6 1.2 11.6 15.5 19.5 0.01
CR-15-050 RVV 16×1.0 0.6 1.2 11.6 15.5 19.5 0.01
CR-15-051 RVV 18×1.0 0.6 1.2 14.1 17.8 19.5 0.01
CR-15-052 RVV 19×1.0 0.6 1.2 14.1 17.8 19.5 0.01
CR-15-053 RVV 20×1.0 0.6 1.2 14.6 18.3 19.5 0.01
CR-15-054 RVV 24×1.0 0.6 1.2 14.6 18.3 19.5 0.01
CR-15-055 RVV 2×1.5 0.7 0.8 7.4 9 13.3 0.01
CR-15-057 RVV 3×1.5 0.7 0.9 8 9.8 13.3 0.01
CR-15-058 RVV 4×1.5 0.7 0.9 7.6 9.4 13.3 0.01
CR-15-059 RVV 5×1.5 0.7 1.1 10 12 13.3 0.01
CR-15-060 RVV 6×1.5 0.7 1.1 9.9 13.3 13.3 0.01
CR-15-061 RVV 7×1.5 0.7 1.1 9.9 13.3 13.3 0.009
CR-15-062 RVV 8×1.5 0.7 1.2 10.8 14.2 13.3 0.009
CR-15-064 RVV 10×1.5 0.7 1.2 12.7 15.5 13.3 0.009
CR-15-065 RVV 12×1.5 0.7 1.2 12.9 15.8 13.3 0.009
CR-15-091 RVV 2×2.5 0.8 1 8.9 11 7.98 0.009
CR-15-093 RVV 3×2.5 0.8 1.1 6.8 12 7.98 0.009
CR-15-094 RVV 4×2.5 0.7 1 9 11 13.3 0.01
CR-15-095 RVV 5×2.5 0.8 1.2 11.5 14 7.98 0.009
CR-15-096 RVV 6×2.5 0.8 1.2 12.4 15.8 7.98 0.009
CR-15-097 RVV 7×2.5 0.8 1.2 12.4 15.8 7.98 0.008

【电源线 FAQ】

问: 你好,请问你们这里的电源线可以定做芯线颜色吗?
答:您好!我们这里是提供定制特殊线缆服务的哦。我们可以根据您的特殊需要定做芯线颜色以及护套颜色。

另外也提供特种电缆的定制:

耐油电缆:用于数控机床等设备的电器连接

防水线缆:用于室外、地下管道、窨井通道等湿度比较大的环境

防鼠防蚁电缆:用于重要的信号传输电缆、电力电缆上,能有效防止老鼠、蚂蚁等昆虫啃咬线缆

抗低温线缆:用于户外、冷藏设备等工作环境,最低可抗低温-40度,在低温环境下线缆仍能保持柔软状态,不开裂,方便操作。

环保线缆:采用环保塑料,广泛用于对环境保护要求严格的场所。

阻燃线缆:采用阻燃塑料,在发生火灾时能有效阻止火灾沿着电线蔓延。

综合线缆:根据客户要求或样品生产线缆,可把各种设备控制线、信号线集成于一根线缆内,外加护套保护,使布线美观并延长线缆使用寿命。根据使用环境的不同可选用耐油护套、防水护套、抗低温护套、环保护套、普通PVC护套、弹性护套、阻燃护套等多种类型,为布线操作提供充分的灵活性和便捷性。



问: 你好,现在市面上卖的同样规格的线,价格却会差很多,该如何鉴别和选择?
答:您好!现在市场上卖的电线价格都层次不齐,有些购买者可能会选择比较便宜的。可是,便宜的电线,往往有很多达不到实际标识的性能,这就有可能给自己带来安全隐患。电线的生产技术含量不是太高,原材料也没有太大的差别,要是价格过低,很可能就是偷工减料(例如用铜包铝等材料代替纯铜),或者就是数量不给够(例如少米数,不足方),这些都会影响电线的使用效果以及使用寿命。

那怎么样去鉴别呢。在这里我给大家介绍几种比较简便的签别方法:
1、看包装,国标的电线包装都做的比较好,整齐,手拿上去有质量感。
2、打开包装看一下里面的电线,国标的电线1.5-6平方的电线要求是皮厚(绝缘厚度)是0.7mm,太厚的就是非标的了,相应的他的内芯就肯定不够。线皮你可以用力的扯一下,不容易扯破的一般就是国标的。
3、用火烧一下,离开后5s内熄灭的。有一定阻燃功能的电线为国标线。
4、看内芯,内芯的材质(铜质)光亮度越高铜质越好,并且光度匀,有光泽,没有层次感。国标要求内芯一定要用无氧铜。


【其他条款】
1.关于价格:
电缆行业属于高原料成本的行业,线材成本受国际铜价影响极大。所以,电线电缆售价通常基于报价当日铜价(3mm铜丝价)计算。有效期长则3日短则1天。 如果铜价长时间不变,则电缆报价长期有效,否则,需要重新报价。(可要求客户代表在报价时将报价基准铜价一并附上,以做参考)
2.交易方式:
新客户一律款到发货,量大的可首付30%定金,交货之前付清全款。老客户可于客户经理洽谈更为灵活的交易方式。
3.报价原则:
按照报价当天的铜价,以及对原料的特殊要求(如环保,阻燃,耐油等)计算电线电缆的原料成本,加上生产工时成本与少量利润,最后得出合理较低的价格。然而因为机器停转换料换模重启会产生极大的原料和生产工时的浪费。所以,电线电缆在量少的情况下价格会较高。通常单项货值2万元以下的电线电缆,在原价格基础上加成10%,单项货值5000元以下的产品加成20%,单项货值500元以下的产品,非特殊情况无法予以生产。
【线缆知识】
1.如何区别优劣的电缆:
1) 铜材优质的电缆使用高纯度的无氧铜,铜芯色泽光亮,差的铜丝表面较为暗淡。
2) 塑料塑料使用优质的原生塑料,弯折性能好,对电缆进行弯折不会产生纹理,差的回收塑料在弯折几次后会出现明显纹理,弯折多次后出现断裂
3) 足方铜是一种贵金属,如果在铜直径上亏一点,可以减少大量的原料成本,这样的话就需要用千分尺来测量铜丝直径。如果没有千分尺,那么更简单的方法就是拿整卷电线称一下,看看是否比优质的电缆轻很多。或者可以参照工厂给出的标称重量。有些工厂给出的标称重量偏低,自然是不能保证产品品质了。
4) 足米在米数上动手脚可能更加难以被发觉,因为客户一般没有实际测量米数的设备,同样的使用测重法就能得知电缆是否足米。或者让工厂生产的时候印上米标也是一个好方法,不过要注意,直径小于5mm的线是没有办法印米标的。
5)辅料为了保证电缆的圆整,对于多芯的电缆会在线芯中加入填充物,并且在护套厚度上做的比较厚,如果拿到手的电缆很不圆整,说明填充物加的很少,并且护套做薄了。
6)束丝多股铜丝在生产时会进行束丝,以提高铜芯的抗拉性能,圆整度,电气性能以及与绝缘层的紧密程度,但是由于束丝会增加铜的使用量,所以很多工厂省略了这个步骤,分辨的方法是,剖开电缆的芯线,看看里面的铜丝是否有规律的绞合在一起。
6)编织带有铜网编织层的电缆,编织层占到电缆原料成本的很大一部分,而编织层的覆盖率,直接影响电缆的电气性能,同时,紧密编织层可以增加电缆的强度,减少电缆在弯折状态下电气性能的下降。所以看编织层是否覆盖率高,编织均匀细密,是区别优劣电缆的重要手段。
7)发泡有些电缆需要对绝缘层发泡以加强其电气性能,发泡主要有化学发泡和物理发泡,化学不需要特殊生产设备,故价格低廉,但是其产生的气泡大小不一,电气性能差。物理发泡需要昂贵的生产设备,但是其产生的气泡均匀细密,弯折状态下,衰减小,有很好的电气性能。可以剖开这样的电缆芯线,观察它的发泡层是否气泡均匀细密。




2.足米足方的重要性:
电缆的原材料成本非常高,加上国内市场过度竞争,导致很多厂家在线缆的原材料上动手脚,但是这可能导致非常严重的后果。
1)传输电力的电缆,如果铜丝做细,会导致导体电阻变大,产生热量,导致发热,甚至引起火灾。
2)绝缘层使用差的电缆料会导致耐热性能变差,过早老化,如果是软线还会导致多次弯折后破裂,产生触电危险。
3) 护套层太薄会导致耐用性下降,须知电缆一般都要使用10年以上的。
4) 其他工艺上的偷工减料会导致信号线的传输带宽和距离的严重下降。



RVV参数,RVV执行标准,RVV结构,RVV性能,RVV知识,RVV价格
